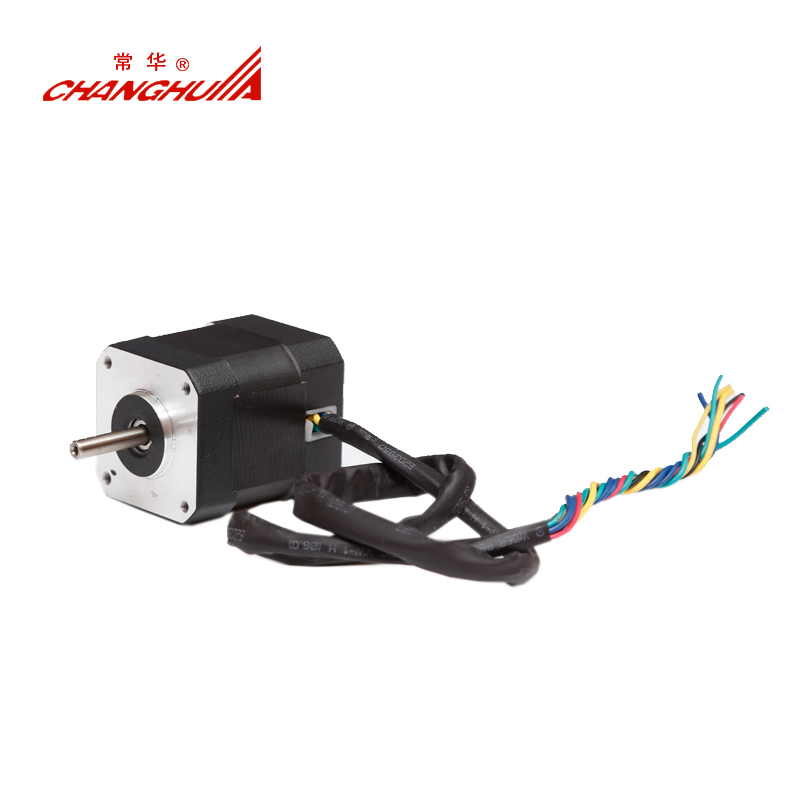

| CH42无刷电机规格表 | |||||
| 型号 | 42BLF20 | 42BLF40 | 42BLF60 | 42BLF80 | |
| 极数 | 8极或4极 | ||||
| 电压 | V | 12/24/48 | |||
| 空载转速 | RPM | 5300 | 5400 | 5200 | 5200 |
| 额定力矩 | N.m | 0.063 | 0.125 | 0.185 | 0.24 |
| 额定转速 | RPM | 4000 | 4000 | 4000 | 4000 |
| 额定功率 | W | 25 | 50 | 75 | 100 |
| 额定电流 | A | 1.6 | 3.2 | 4.7 | 6.5 |
| 峰值力矩 | N.m | 0.18 | 0.37 | 0.54 | 0.72 |
| 重量 | Kg | 0.29 | 0.47 | 0.65 | 0.87 |
| 长度 | mm | 43 | 63 | 93 | 113 |
| 无刷电机接线说明 | ||||
| 序号 | 引线颜色 | 线规 | 功能 | 详细描述 |
| 1 | 红 | UL3266/28AWG | VCC +5VDC | 霍尔传感器电源电压 |
| 2 | 黑 | GND | 地面霍尔传感器 | |
| 3 | 黄 | HALL A | 霍尔A信号 | |
| 4 | 绿 | HALL B | 霍尔B信号 | |
| 5 | 蓝 | HALL C | 霍尔C信号 | |
| 1 | 黄 | UL3266/22AWG | PHASE U | 电机U相 |
| 2 | 绿 | PHASE V | 电机V相 | |
| 3 | 蓝 | PHASE W | 电机W相 |

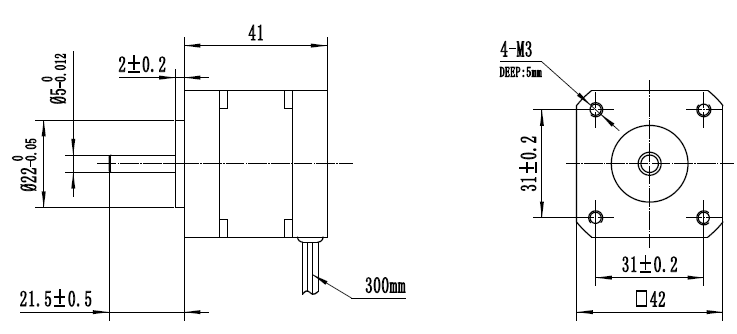

42BLF20外形图纸
